導電性液體對水分儀S300H的測量影響
導電性液體對水分儀S300H的測量影響
一、實驗?zāi)康?/span>
微波或電容式水分儀在測量導電性物質時遇到困難，主要與以下因素有關：
1. 介電特性依賴：水分儀通過物質介電常數（ε）的變化測量水分。水的ε≈80，遠高于干燥物質（通常ε<5）。但當物質導電時：導電性會導致微波能量被強烈吸收（轉化為焦耳熱）而非反射/透射，信號嚴重衰減，信噪比惡化。
2. 極板間電場畸變**：電容法依賴極板間電場分布。導電物質會導致電 荷短路。自由電荷在導電介質中移動，抵消極板間電場，使電容測量失效。
柯雷公司的水分儀在研發之初，就針對性的對導電性介質的測量做了特殊電路處理。柯雷公司的在線接觸式水分儀可以測量導電性高的物質，比如淤泥，污水，墨水，含一定酸堿的介質比如化工原料，含鹽的介質比如阿膠。都可以很好地測量。
本測試報告的目的是，檢測S300H水分儀對水中含量導電性介質的測試能力。
二、實驗步驟
1、對S300H水分儀進行標定。
2、多次加入醋酸后，將S300H水分儀測量數值對比， 揭示含酸溶液對測量的影響。
三、實驗器材
S300H水分儀一臺、電子天平一臺、水壺一個、攪拌棒一根、醋酸一瓶
注射器一個，大型容器一個
四、實驗方法
測試報告目的是，檢測COLIY柯雷技術有限公司生產的插入式在線微波水分儀S300H對水中加入醋酸后，能否正常測量。取750ml含水量為65%的液體，依次加入不等的醋酸，以此循環看測量水分的反應。
四、測試數據
65%含水量的乙醇液體分6次加入醋酸：
加入醋酸 | 原始值 | 醋酸含量% | 儀表顯示值（%） |
0 | 33245 | 0.00 | 65.36 |
1 | 33104 | 0.13 | 66.97 |
2 | 32824 | 0.39 | 69.52 |
2 | 32494 | 0.65 | 72.5 |
2 | 32382 | 0.91 | 73.57 |
2 | 32304 | 1.17 | 74.24 |

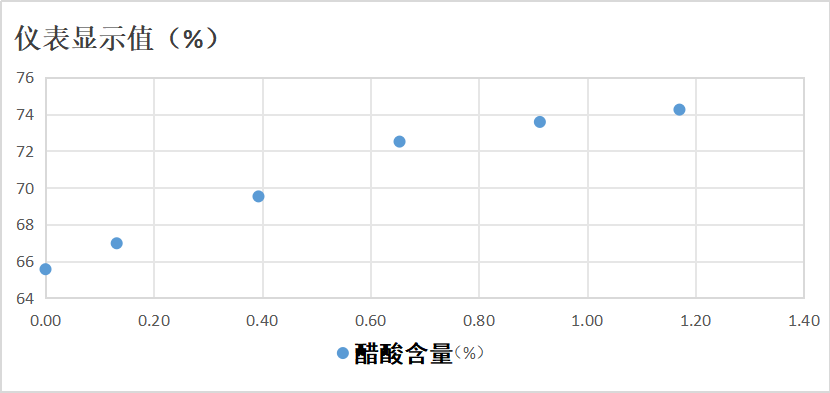

圖表如下：
四、結論
柯雷公司的S300H水分測試儀，可以測量含有酸性介質的水分的含量。但是酸性物質對水分儀的測試造成了一定程度的干擾，如果酸性物質的含量不變，可以視為一個常量無需補償。 如果酸性物質的含量變化，可以增加一臺電導率儀用于水分儀補償。
后續：
實驗結束以后，工程師很是好奇，想知道水分儀在高濃度的醋酸中能否工作。于是把一小瓶醋酸全部倒入溶液中，使得醋酸的含量達到了10%。 結果水分儀仍然穩定工作，并沒有出現數據亂跳，死機，超量程等的情況，原始ad值為15000左右，數據顯示穩定。
